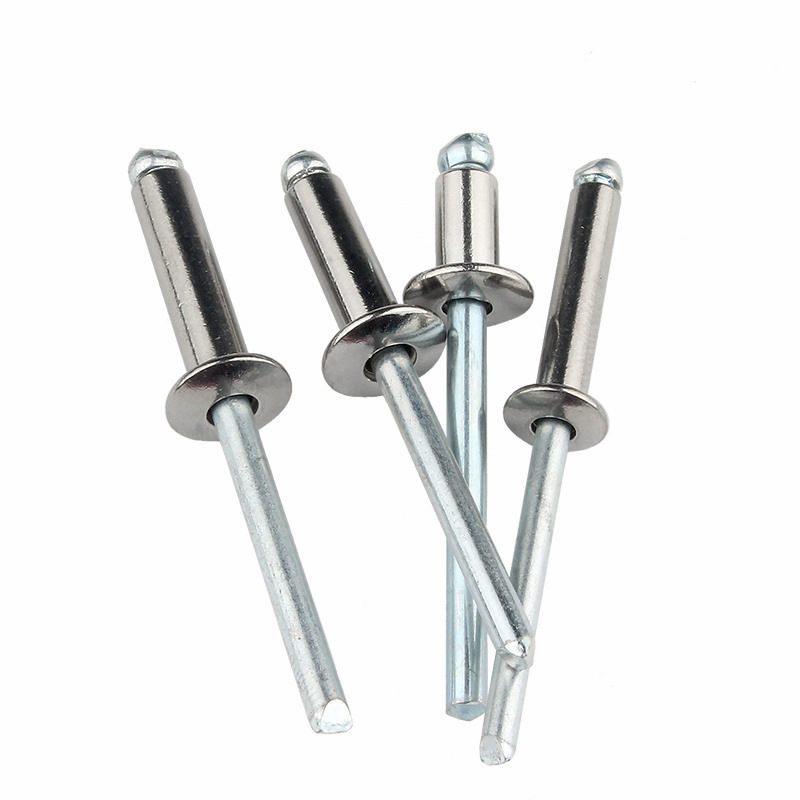

Paku keling buta, uga dikenal minangka paku keling pop, minangka pengikat mekanik permanen sing digunakake nalika mung siji sisih workpiece sing bisa diakses. Padha kalebu awak bentuke silinder (cangkang) karo mandrel liwat tengah. Sajrone instalasi, mandrel ditarik menyang Nihan, nyebabake sisih wuta deform lan mbentuk sirah secondary sing clamps bahan bebarengan.
Istilah "buta" nuduhake kondisi instalasi, dudu pengikat kasebut. Jinis rivet iki digunakake digunakake ing perakitan otomotif, pabrikan lembaran logam, struktur aeroangkasa, cladding bangunan, lan manufaktur umum ing ngendi akses diwatesi ing sisih siji.
Paku keling buta kalebu papat bagean utama:
| Komponen | Katrangan |
| Badan keling (cangkang) | Silinder kothong kanthi sirah sing wis dibentuk (biasane kubah utawa countersunk) |
| Mandrel | Inner stem karo titik break dirancang kanggo misahake ing gaya tarik tartamtu |
| Setel sirah (ing alat) | komponèn Tool sing grip mandrel lan menehi pasukan narik |
| Sirah wuta | Bagean deformed digawe sak setelan sing clamps bahan saka sisih inaccessible |
Prinsip operasi: Alat keling grip mandrel lan narik metu. Nalika mandrel ditarik, pucuk sing luwih gedhe meksa awak keling nggedhekake radial ing sisih wuta, mbentuk sirah sing bentuke bohlam. Ing tension predetermined, break mandrel ing titik gulu, ninggalake set rivet ing Panggonan.
Pamilihan bahan keling kudu adhedhasar bahan dasar sing disambung, paparan lingkungan, lan syarat beban mekanik.
Paku keling aluminium (karo baja utawa aluminium mandrel)
Tipe sing paling umum, cocok kanggo perakitan umum
entheng, geser moderat lan kekuatan tarik
Digunakake kanggo lembaran logam, saluran HVAC, produk konsumen, interior otomotif
Paku keling baja (dilapisi seng utawa polos)
Kekuwatan sing luwih dhuwur tinimbang aluminium
Cocog kanggo aplikasi struktural lan bahan pengukur abot
Digunakake ing rangka baja, pengawal mesin, peralatan industri
Paku keling stainless steel
Tahan korosi, cocok kanggo lingkungan njaba lan segara
Kekuwatan lan kekerasan sing luwih dhuwur, mbutuhake alat instalasi sing luwih kuat
Digunakake ing hardware laut, cladding arsitektur, peralatan pangolahan kimia
Paku keling tembaga dan kuningan
Konduktivitas listrik sing apik lan tahan korosi
Digunakake ing aplikasi listrik, hardware dekoratif, barang kulit
Monel (paduan nikel-tembaga) paku keling
Resistensi karat sing apik banget ing banyu laut lan lingkungan kimia
Kekuwatan dhuwur lan tahan suhu
Digunakake ing teknik laut, pabrik kimia, struktur lepas pantai
Diameter: Diameter paku keling nuduhake diameter njaba awak. Ukuran umum kalebu 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4").
Range grip: Iki minangka ketebalan total bahan sing disambungake. Saben ukuran rivet nyakup sawetara genggeman tartamtu, biasane diwenehake dening pabrikan.
| Dhiameter | Rentang Grip Khas | Ketebalan Aplikasi |
| 2,4 mm | 1,0 ~ 3,0 mm | Lembaran tipis lan elektronik |
| 3,2 mm | 1,5 ~ 4,5 mm | Lembaran logam entheng |
| 4,0 mm | 2,0 ~ 5,0 mm | Rakitan sheet medium |
| 4,8 mm | 2,5 ~ 6,5 mm | Sambungan struktural umum |
| 6,4 mm | 3,0 ~ 8,0 mm | Aplikasi tugas abot |
Aturan kritis: sawetara Grip kudu nutupi kekandelan materi nyata. Yen rivet cendhak banget, ora bisa mbentuk sirah wuta sing tepat, nyebabake gagal sendi. Yen dawa banget, mandrel bisa uga ora break resik, ninggalake awak keluwihan protruding.
Persiapan bolongan sing tepat penting kanggo kinerja rivet sing dipercaya.
Dhiameter bolongan: Bolongan kudu 0.1 ~ 0.2 mm luwih gedhe tinimbang diameter awak keling. Bolongan gedhe banget nyuda kekuatan geser lan ngidini gerakan sendi. Bolongan cilik bisa ngrusak awak keling nalika dipasang lan bisa nyebabake kesulitan nyetel.
| Diameter paku keling | Dianjurake Ukuran bolongan |
| 2,4 mm | Φ2.5~2.6 mm |
| 3,2 mm | Φ3.3~3.4 mm |
| 4,0 mm | Φ4.1~4.2 mm |
| 4,8 mm | Φ4.9~5.0 mm |
| 6,4 mm | Φ6.5~6.6 mm |
Jarak pinggir: Pusat bolongan kudu paling sethithik 2 × diameter paku keling saka pinggir materi. Jarak pinggiran sing ora cukup nyebabake materi sobek nalika rivet dimuat.
Alignment material: Kabeh lapisan kudu didadekake siji sadurunge pengeboran utawa punching. Burrs kudu dibusak saka loro-lorone bolongan kanggo mesthekake kursi awak keling flush karo workpiece.
Langkah 1: Pilih paku keling sing bener.
Langkah 2: Siapke workpieces Drill utawa doyo bolongan liwat kabeh lapisan. Copot burrs lan lumahing resik. Clamp bahan bebarengan kanggo nyegah misahake sak riveting.
Langkah 3: Pasang keling Selehake keling liwat bolongan saka sisih diakses. Sirah sing wis dibentuk kudu lenggah ing permukaan ndhuwur. Priksa manawa awak keling ngluwihi kabeh lapisan.
Langkah 4: Posisi alat keling Pasake nosepiece sing cocok menyang alat keling. Selehake nosepiece liwat mandrel rivet, mesthekake engagement lengkap.
langkah 5: Operate alat Remet utawa ngaktifake alat kanggo narik mandrel ing. Terus nganti mandrel break ing titik gulu ditetepake. A rivet pesawat mlaku bakal nuduhake sirah wuta kanthi kawangun lan siram mandrel rusak karo utawa rada ngisor sirah pabrik.
Langkah 6: Priksa instalasi Priksa manawa:
Kepala pabrik dilenggahi siram karo materi
Ora ana longkangan antarane materi
Sirah wuta wis kabentuk kanthi lengkap (katon saka sisih sing bisa diakses kanthi narik materi yen ana)
Mandrel break resik lan ing ambane bener
| cacad | Tandha sing bisa diamati | Kemungkinan Penyebab |
| Sirah wuta sing ora lengkap | Sisih wuta nuduhake sethithik utawa ora ana deformasi | Rivet dawa banget kanggo kekandelan materi; daya tarik ora cukup |
| Broken mandrel sadurunge lungguh | Mandrel rusak tanpa bahan clamping | Alat irung cilik banget; keling cendhak banget; materi pack-metu kakehan |
| Kepala pabrik rusak | Retak utawa deformasi ing sisih sing bisa diakses | Kakehan pasukan; alat sing ora cocog; bahan rapuh |
| Sendi longgar | Bahan bisa dipisahake utawa dipindhah sawise nyetel | Range grip sing salah; bolongan gedhe banget; siklus setelan ora cukup |
| Mandrel macet ing alat | Mandrel ora metu sawise break | Nosepiece dipakai; barang manca ing piranti; ukuran nosepiece salah |
| Bolongan oval utawa cacat | Wangun bolongan kleru sawise nyetel | Bolongan gedhe banget; bahan sing ora cocog; beban lateral sing berlebihan |
Tang keling manual Cocog kanggo panggunaan sok-sok lan aplikasi sing entheng. Model kasedhiya kanggo diameter rivet nganti 4,8 mm. Desain pengaruh beda-beda: gagang tunggal kanggo paku keling cilik, aksi senyawa kanggo ukuran sing luwih gedhe.
Senjata keling pneumatik Alat bertenaga udara sing cocog kanggo produksi volume dhuwur. Nawakake gaya tarik sing konsisten lan wektu siklus sing luwih cepet. Dibutuhake kanggo paku keling diameter gedhe lan jinis stainless steel. Pasokan udara biasane 5 ~ 7 bar.
Piranti keling bertenaga baterei Portable lan cocok kanggo aplikasi lapangan. Nawakake gaya sing cukup kanggo umume paku keling tujuan umum nganti 4,8 mm. Teknologi baterei nyedhiyakake penak tanpa kabel nanging kanthi kapasitas siklus winates saben pangisian daya.
Riveter hidrolik lan servo Digunakake kanggo aplikasi industri abot, kalebu paku keling struktural kanthi kekuatan dhuwur. Nyedhiyakake pemantauan pasukan tarik sing tepat lan pelacakan data kanggo jaminan kualitas.
Pilihan nosepiece: Saben diameter rivet mbutuhake nosepiece sing cocog. Ganti nosepieces perlu nalika ngganti ukuran rivet. Sawetara alat nawakake sistem pangowahan cepet kanggo efisiensi produksi.
Sambungan keling wuta biasane dirancang kanggo beban geser (gaya sejajar karo bidang sambungan), dudu beban tarik primer (gaya tarik material).
Kekuwatan geser yaiku gaya maksimum sing bisa ditahan rivet kanthi tegak karo sumbu. Iki minangka parameter desain utama kanggo umume sendi puteran.
Kekuwatan tarik yaiku gaya tarik maksimum sing bisa ditahan rivet ing sumbu. Umume luwih murah tinimbang kekuatan geser kanggo umume jinis rivet buta.
kinerja lemes: Rivets wuta duwe resistance lemes luwih murah dibandhingake rivets ngalangi amarga awak kothong lan konsentrasi kaku ing bolongan mandrel. Kanggo aplikasi loading siklik, paku keling struktural utawa jinis kekuatan dhuwur (kayata monel utawa baja) kudu dianggep.
Rekomendasi desain gabungan: Gunakake macem-macem paku keling kanthi pola staggered tinimbang siji rivet ing sambungan sing akeh banget. Jarak minimal antarane paku keling yaiku 3 × diameter paku keling kanggo ngindhari bahan sing lemah.
Bahan sing ora padha ing kontak nggawe risiko korosi galvanik. Pilih bahan keling sing kompatibel karo bahan dasar.
| Bahan Dasar | Bahan Keling Rekomendasi |
| Lembaran aluminium | Aluminium (karo mandrel baja ditrima) |
| Lembaran baja (cat / ora dicat) | Baja (seng dilapisi) utawa stainless steel |
| Lembaran baja tahan karat | baja tahan karat |
| wesi tembaga | Kuningan utawa tembaga |
| Lingkungan laut | Monel utawa stainless steel 316 |
Aturan: Paku keling kudu katodik (luwih mulia) relatif marang bahan dasar kanggo nyegah korosi sing cepet saka bahan dasar. Yen ora mesthi, isolasi nganggo sealant utawa gasket.
Paku keling sing disegel: Nampilake awak tertutup sing nyegah banyu utawa gas bocor liwat tengah. Digunakake ing aplikasi anti banyu, prau meksa, lan struktur cuaca.
Paku keling multi-grip: Dirancang kanggo nutupi jangkauan genggeman sing luwih akeh, nyuda syarat inventaris. Cocog kanggo aplikasi karo macem-macem kekandelan materi.
Paku keling self-piercing (SPR): Dipasang tanpa bolongan sing wis dibor. Rivet pierces liwat lapisan ndhuwur lan flare menyang lapisan ngisor. Digunakake ing perakitan awak otomotif, utamane kanggo sambungan aluminium lan bahan campuran.
rivets Breakstem: Kepala mandrel tetep tawanan ing awak rivet sawise nyetel, nyegah mandrel saka nyelehake metu. Dibutuhake ing aplikasi ngendi mandrels ngeculke bisa nimbulaké kontaminasi (pangan Processing, electronics).
Paku keling alur: Nampilake awak beralur kanggo kinerja narik munggah ing bahan alus kayata plastik, kayu, utawa komposit.
Rivets kudu disimpen ing garing, kondisi resik karo pangayoman saka Kelembapan lan rereged. Paku keling aluminium lan baja bisa ngoksidasi ing lingkungan sing lembab, mengaruhi kinerja setelan lan resistensi karat.
Simpen ing kemasan asli nganti digunakake
Jaga kelembapan area panyimpenan ing ngisor 60%
Ngindhari paparan lenga, pelarut, lan bledug industri
Puter inventaris kanthi basis pisanan-in-first-out
Paku keling sing disimpen kanggo wektu sing suwe (luwih saka 24 sasi) kudu dipriksa kanggo korosi utawa degradasi sadurunge digunakake.
Inspeksi visual (pemeriksaan instalasi):
Kepala pabrik siram lan konsentris
Mandrel break resik lan katon ngisor sirah
Ora ana retak utawa distorsi ing salah siji sisih
Tes tarik tarik: Uji tarik sampel paku keling kanthi periodik nggunakake tester tarik kanggo ngonfirmasi nilai geser lan tarik sing cocog karo spesifikasi. Sampel minimal: 5 paku keling per batch.
test Grip: Verifikasi sing dawa mandrel isih nang rivet pesawat ing watesan ditrima (biasane 0,5 ~ 1,5 mm ngisor lumahing sirah).
Inspeksi ngrusak: Paku keling sing dipilih kanggo mriksa formasi sirah buta lan konfirmasi deformasi materi sing cukup. Iki penting banget sajrone validasi proses lan validasi pangowahan alat.
| Masalah | Langsung Priksa | Solusi |
| Rivet muter ing bolongan | Dhiameter bolongan gedhe banget | Ganti karo keling diameter luwih gedhe; ukuran bolongan bener |
| Ora bisa masang paku keling | Dhiameter bolongan cilik banget | Ream bolongan kanggo ukuran sing bener |
| Alat ora bisa ditarik | Nosepiece salah utawa rahang alat worn | Ganti nosepiece; alat layanan |
| Mandrel break banget awal | Jangkoan genggaman cendhak banget | Gunakake paku keling grip sing luwih dawa |
| Mandrel ora bakal rusak | Daya tarik sing ora cukup | Gunakake alat sing luwih kuat; mriksa tekanan udara |
| Sirah wuta ora dibentuk | Rivet dawa banget utawa alat rusak | Verifikasi jangkauan genggaman; mriksa operasi alat |
| Bahan kapisah sawise nyetel | Kekuwatan clamping ora cukup | Shorten sawetara grip; nambah akurasi pas bolongan |
Pandhuan iki menehi referensi dhasar kanggo milih lan instalasi paku keling buta. Kanggo aplikasi kritis, takon spesifikasi teknis pabrikan lan tes kualifikasi ing rakitan perwakilan sadurunge produksi.
